止回閥的組件結構相關介紹

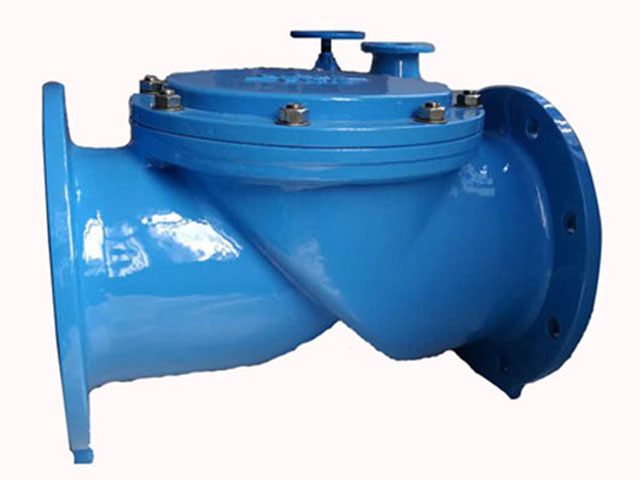

　　可手動開啟止回閥閥體、閥板和閥蓋，包括閥體主體采用升降式止回閥閥體結構，閥瓣位于閥座密封面上，閥瓣下部和閥蓋上部分別加工有導套，閥導套在閥蓋的導套上，另在閥瓣正下方開一個圓孔，并在圓孔上裝有蓋子。

　　閥蓋與閥體下方通過卡箍連接，閥蓋中心通過閥桿，閥桿與下閥蓋連接，閥桿之間設有密封加工齒條結構，止回閥還包括手柄，手柄與齒輪機構固定連接，與齒條結構上的閥桿相匹配，形成齒條齒輪傳動機構。

　　在原有升降式止回閥的基礎上改進了手動式止回閥，在閥體和閥瓣底部相應部位設有手動開閥機構，當工藝要求液體回流時，轉動手柄帶動齒條傳動機構向上移動閥桿，推動并支撐圓盤，使流體通道暢通，達到流體流動的目的。

　　當工藝要求液體向一個方向流動時，轉動手柄使閥桿向下移動，直至閥桿離開閥瓣下表面，此時閥瓣在流體流動力的作用下開啟或關閉，防止介質回流，仍具有止回閥的原有功能。
